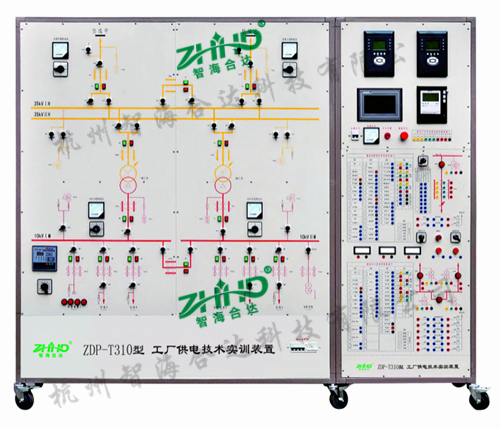

Training Device for Factory Power Supply Technology
本装置是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、测量表计、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。 一、 技术参数 1.输入电源：三相四线～380V±10% 50Hz±2% 2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m 3.装置容量：≤3kVA 4.微机保护装置：支持RS-485通讯接口，标准MODBUS通讯协议 5.微机保护装置：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01Hz；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms；除能完成基本的保护功能外，还可实现测量、事件记录和故障录波等功能。 微机保护装置：采用32位DSP芯片作为主处理核心芯片，具有保护、遥控、录波、对时、通讯等功能。
